計測器に後付して無線送信

計測器BluetoothアダプタPi!®

DKA-101A

「現場で手書きした計測値を、またパソコンに入力するのが大変だ…」という現場のお悩みを解決します。
計測器の計測値を無線で転送することで「目視による計測値の見間違え」「手書きによる記入ミス」「パソコンへの入力ミス」といった、手作業によるミスがなくなります。

関連商品
仕様
動画
よくある質問
活用事例

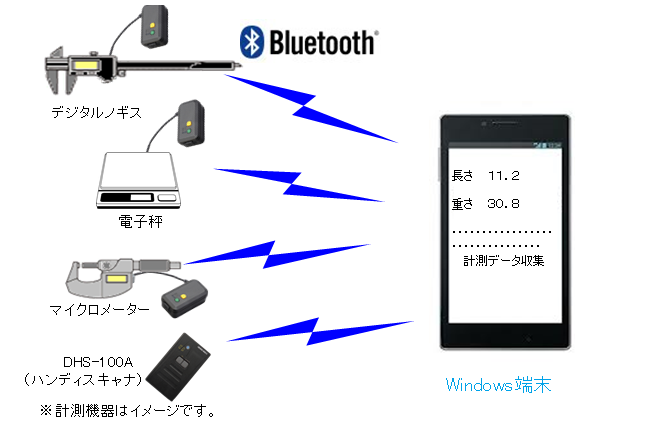

簡単操作で計測値を入力

計測をしたらボタンを押すだけの簡単操作でパソコンへの計測値の入力が完了します。現場での計測値読み上げや手書きなどのコストの削減も可能です。

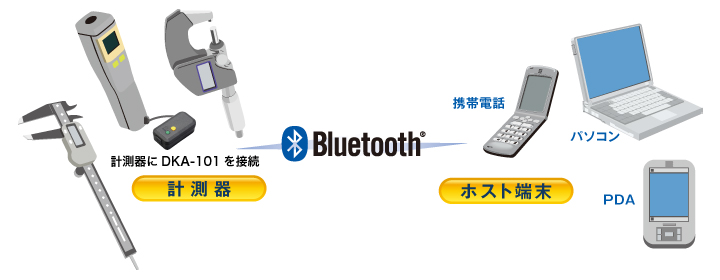

様々な計測器に対応可能

DKA-101Aと、様々な計測器とを接続する、接続ケーブルをご用意しています。
また新規ケーブル製作も可能です。
3時間の充電で8時間以上の運用が可能

1回3時間の充電で、8時間以上の運用が可能です。（当社テスト基準）
広がる作業スペース

DKA-101AのBluetooth通信距離は、従来機種の10ｍから約50ｍに伸びました。

機種名	DKA-101A	DKA-102
主な接続端末	PC	iOS（iPhone、iPad）
無線インターフェース	Bluetooth® V4.0 プロファイル：SPP	Bluetooth® V4.0(Bluetooth® LE Singlemode) GATT/HOGPプロファイル
商品詳細ページ	当ページ

仕様

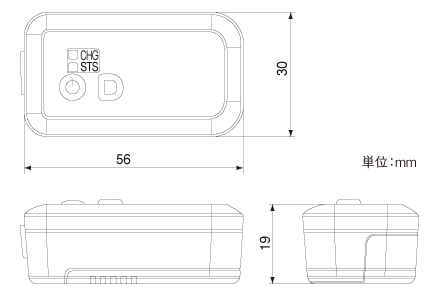

外形寸法

仕様

CPU		16ビット1チップCPU
操作SW		①電源押しボタン　×1　②測定押しボタン　×1
表示LED		①電源・状態表示（緑、赤、橙）　×1 電源オン（未接続）　　　　：緑色点滅（速い）　　〃　（接続中）　　　　：緑色点滅（遅い）　　〃　（ペアリング中）　：赤色、緑色交互点灯　　〃　（測定値OK）　　：緑色点灯 ※1 　　〃　（測定値NG）　　：赤色点灯 ※1 　　〃　（ローバッテリー）：橙色点滅） ②充電表示（緑、赤、橙）　×1 　充電完了：緑色点灯　充電中　：橙色点灯　エラー　：赤色点灯※1
無線通信部		Bluetooth V4.0 SPP プロファイル
計測器通信部	デジマチックI/F	デジマチック準拠
	RS-232C I/F	RS-232C TX、RX、GND
動作モード設定スイッチ		電池ボックス内に配置　4連DIPスイッチ　×1　：モード設定用
電源	定格電力／電圧	0.2W　／　DC3.7V
	電池	DOP-122A：リチウムポリマー2次電池　3.7V　210mAh
	外部DC入力	DC5V　500mA（EIAJ区分2）※付属ACアダプタを使用すること
	充電用ACアダプタ（DOP-351S）	入力　AC100V±10％出力　DC5V　1A
	充電時間（参考）	約3時間　（常温、初期）
	連続動作時間	8時間以上 ※2
環境条件	使用環境	温度：　0～40℃　湿度：20～85％RH ※3
	保存環境 ※4	温度：-20～60℃　湿度：10～95％RH ※3
外形寸法（突起物を除く）		幅56×高さ30×厚さ19（mm）
質量		約27g（電池含む、接続ケーブル含まず）
耐環境性能		JIS防沫準拠 ※5 対落下性能（1.5m　コンクリート床）※6
RoHS指令		本製品はRoHS指令の規制に対応しています。
付属品		リチウムイオンポリマー2次電池 (DOP-122A) ACアダプタ (DOP-351S) 取扱説明書

※1 ホスト制御
※2 動作時間は弊社条件によります。（常温にてデジマチックノギスを5秒に1回測定）
※3 結露なき事
※4 1ヶ月を超える場合は使用環境と同じ
※5 接続ケーブル除く
※6 本体のみの性能
・日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外では御使用できません。

商品動画

計測値印字アプリのご紹介
ペアリング方法（Windows PC編）

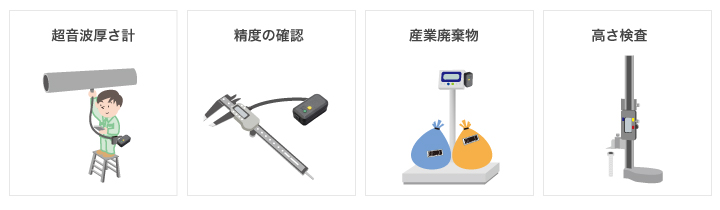

脱炭素社会・DX化のための活用事例紹介

よくある質問

どのような測定機器に接続して使用できますか？

デジタル測定機器で、外部出力ポートから測定データを出力できる仕様であれば、ほとんどの測定機器で使用可能です。接続確認済み計測器一覧表で確認いただくことが出来ます。
測定機器によって、外部出力ポートの形や出力データフォーマットが異なると思いますが、それらに合わせて使用することは可能ですか？

可能です。カスタマイズになりますが測定機器の仕様書を頂ければ、その仕様に合わせて接続ケーブルを作製します。また、必要ならBluetoothアダプタDKA-101A/102の設定を変更します。
BluetoothアダプタDKA-101A/102は、PCだけでなくタブレットやスマートフォンにも接続できますか？

できます。DKA-101Aは、Windows OSのみ対応しています。DKA-102はAndroid OS、iOSにも対応しています。
通信距離はどれぐらいですか？

DKA-101Aは、約50ｍ、DKA-102は、約10mです。ただし、使用環境によって異なる場合があります。
BluetoothアダプタDKA-101A/102は1台のPCやタブレットに最大何台まで同時接続可能ですか？

複数台の同時接続が可能（DKA-101Aは最大7台）です。ただし、PCやタブレット側のBluetooth仕様によっては複数同時接続ができない場合があります。
複数同時接続の場合、どの測定機器からのデータかを判断する方法はありますか？

あります。BluetoothアダプタDKA-101A/102から測定データを送信する際に、DKA-101A/102のユニークIDを付加することで判断できます。
Windows PCとの接続方法はどのようにすればよいですか？

Windows PCとの接続マニュアルもしくは動画をご覧ください
Excelなどの表にデータを入れたい場合はどのようにすればよいですか？

DKA-101Aは付属のデータ受信ユーティリティを御使用頂くとデータ入力が可能です。また、別売のキー入力ユーティリティ（DSK-1H0)も御使用頂けます。

DKA-102はHIDモードで御使用頂くとデータ入力が可能です。
充電電池の持ち時間はどれぐらいですか？

DKA-101Aは約8時間、DKA-102は約40時間（ノギス）・約15時間（RS-232C機器）です。接続機器や使用頻度により持ち時間は変動します。
DKA-101A/102は日本国外で使用可能ですか？

海外で使用するには、使用する国が定める電波法の認可取得が必要になります。現状海外では御使用頂けません。
DKA-101A/102の違いは何ですか？

Bluetoothプロファイルが異なります。詳細はこちらを参照してください。
DKA-100シリーズのパラメーター設定はどのようにすればよいですか？

DKA-101A/102それぞれに設定ツールがあります。詳細はこちらを参照してください。
