PRODUCTS商品情報
-
簡単操作で計測値を入力
計測をしたらボタンを押すだけの簡単操作でiPadなどの端末への計測値の入力が完了します。現場での計測値読み上げや手書きなどのコストの削減も可能です。
-
様々な計測器に対応可能
DKA-102Bと様々な計測器とを接続する、接続ケーブルをご用意しています。
また、新規ケーブル製作も可能です。
-
連続動作時間が大幅に改良
デジマチックノギスであれば35時間、RS-232C機器であれば15時間と動作時間が飛躍的に伸び、より現場で使いやすくなりました。
-
複数のホスト端末へ接続可能
マルチペアリング機能で、複数台のホスト端末の登録が可能です。（同時接続はできません）
関連商品
計測器Bluetooth®アダプタPi!®商品比較
| 機種名 |
DKA-101B |
DKA-102B |
|---|---|---|
| 主な接続端末 | PC | iOS（iPhone、iPad） |
| 無線インターフェース | Bluetooth® V4.0(Dual-mode) プロファイル：SPP | Bluetooth® V5.2(Bluetooth® LE Singlemode) GATT/HOGPプロファイル |
| 商品詳細ページ | 当ページ |
・DKA-101B／102Bの詳細な違いについてはこちらをご覧ください。
商品カスタマイズ
接続検証
現在接続確認済みの計測機器は「接続確認済み一覧」のとおりですが、それ以外にも様々な機器との接続が可能です。一覧に無い機器でも、デジマチック・RS-232C出力対応の機器であれば、ご要望に応じて検証いたします。
特定データの抜き出し及び簡単な加工
計測器から取得したデータを、加工してからホスト機器へ送信します。
データの特定の部分だけ抜き出したり、簡単な加工（プレフィックスの付加、単位の除去など）が可能です。
測定データを直接プリンタに印字
計測器（ノギス・はかり等）の計測データを、Bluetooth無線経由で携帯プリンタに送信し、ラベル印字を行うことが可能です。
仕様

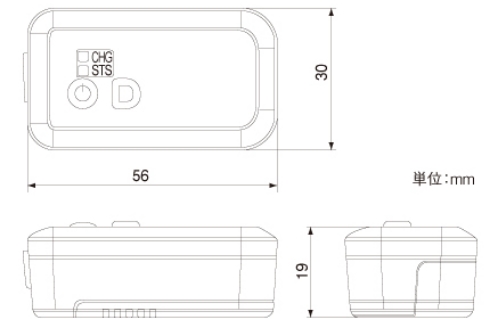

外形寸法
仕様
| CPU | 16ビット1チップCPU | |
| 操作SW | ①電源押しボタン ×１ ②測定押しボタン ×１ | |
| 表示LED | ①電源・状態表示（緑、赤、橙） ×１ 電源オン（未接続） ：緑色点滅（速い） 〃 （接続中） ：緑色点滅（遅い） 〃 （ペアリング中） ：赤色、緑色交互点灯 〃 （測定値OK） ：緑色点灯 ※1 〃 （測定値NG） ：赤色点灯 ※1 〃 （ローバッテリー）：橙色点滅） ②充電表示（緑、赤、橙） ×１ 充電完了：緑色点灯 充電中 ：橙色点灯 エラー ：赤色点灯※1 |
|
| 無線通信部 | Bluetooth® V5.2（BLE Single mode）GATT/HOGP※7 | |
| 計測器 通信部 |
デジマチックI/F | デジマチック準拠 |
| RS-232C I/F | RS-232C TX、RX、GND | |
| 動作モード設定スイッチ | 電池ボックス内に配置 4連DIPスイッチ ×１ ：モード設定用 | |
| 電源 | 定格電力／電圧 | 0.2W ／ DC3.7V |
| 電池 | DOP-122A：リチウムポリマー2次電池 3.7V 210mAh | |
| 外部DC入力 | DC5V 500mA（EIAJ区分2）※付属ACアダプタを使用すること | |
| 充電用ACアダプタ （DOP-351S） |
入力 AC100V±10％ 出力 DC5V 1A | |
| 充電時間（参考） | 約3時間 （常温、初期） | |
| 連続動作時間 | 35時間（ノギス) 15時間（RS-232C機器） ※2 | |
| 環境条件 | 使用環境 | 温度： 0～40℃ 湿度：20～85％RH ※3 |
| 保存環境 ※4 | 温度：-20～60℃ 湿度：10～95％RH ※3 | |
| 外形寸法（突起物を除く） | 幅56×高さ30×厚さ19（mm） | |
| 質量 | 約26ｇ（電池含む、接続ケーブル含まず） | |
| 耐環境性能 | JIS防沫準拠 ※5 | |
| RoHS指令 | 本製品はRoHS指令の規制に対応しています。 | |
| 付属品 | リチウムイオンポリマー2次電池 (DOP-122A) ＡＣアダプタ (DOP-351S) |
|
※1 ホスト制御
※2 動作時間は弊社条件によります。（常温にてデジマチックノギスを5秒に1回測定）
※3 結露なき事
※4 1ヶ月を超える場合は使用環境と同じ
※5 接続ケーブル除く
※6 本体のみの性能
※7 日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外では御使用できません。
※Bluetooth®ワードマークおよびロゴは登録商標であり、Bluetooth SIG, Inc. が所有権を有します。当社は使用許諾の下でこれらのマークおよびロゴを使用しています。
※デジマチックは(株)ミツトヨの登録商標です。
